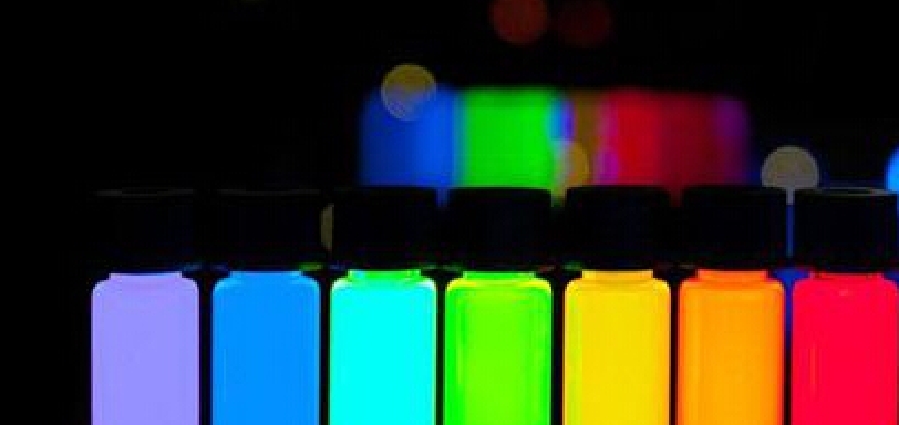

在高端显示设备对广色域、高亮度与低功耗的追求下，量子点显示材料凭借尺寸可调的量子限域效应，成为突破传统荧光材料性能瓶颈的核心方案。与依赖稀土元素的传统荧光粉不同，量子点是由 II-VI 族或 III-V 族元素构成的纳米晶体（直径 2-10nm），其发光波长可通过颗粒尺寸精准调控（1-10nm 尺寸对应 400-700nm 光谱），实现 100% Rec.2020 色域覆盖与纳米级发光效率，为电视、显示器、AR/VR 设备提供极致色彩体验。本文基于产业实测数据与技术突破，解析量子点显示材料的核心优势、应用价值及现存挑战。

核心技术优势：重新定义显示色彩标准

1. 超广色域与精准色控

色域覆盖能力：

镉系量子点（CdSe/ZnS）可实现110% NTSC色域覆盖，较传统 LCD 的 80% 提升 37.5%。三星 QN90C 量子点电视经测试，Rec.2020 色域覆盖率达95%，较 OLED 电视（85%）更接近影院级色彩标准，红色峰值波长误差 < 2nm。

色纯度与稳定性：

量子点的发光半峰宽（FWHM）可窄至20-30nm，仅为传统荧光粉（50-80nm）的 1/3。TCL C12 量子点 Mini LED 电视的蓝色量子点半峰宽 22nm，使肤色还原误差 ΔE<1，达到专业监视器级精度。

2. 高发光效率与能效比

光致发光量子产率：

核心壳结构（如 InP/ZnS）量子点的量子产率可达95% 以上，较有机荧光材料（60-70%）提升 35%。LG Display 的量子点背光模组，在相同亮度下功耗降低25%，使 55 英寸电视待机功耗降至 < 0.5W。

温度与光稳定性：

经加速老化测试，量子点在 85℃/85% RH 环境下放置 1000 小时后，发光强度保留率 **>90%**，而传统有机荧光材料衰减超 40%，确保显示器 5 万小时使用周期内色彩一致性。

关键技术突破：从材料到工艺的创新升级

1. 无镉化与环保材料研发

铟基量子点替代方案：

三星 SDI 开发的 InP/ZnSe/ZnS 量子点，通过梯度合金化壳层设计，将量子产率从 70% 提升至92%，且镉含量 < 1ppm（远低于欧盟 RoHS 标准的 100ppm）。应用于小米电视大师 82 英寸版，实现 98% DCI-P3 色域，通过全球环保认证。

碳量子点突破：

中科院化学所研发的氮掺杂碳量子点，水相合成量子产率达88%，成本仅为 InP 量子点的 1/5，在柔性显示背光中实现 5000cd/m² 亮度，且可降解性满足电子废弃物环保要求。

2. 器件结构与封装技术

量子点膜（QDEF）优化：

3M 的多层复合量子点膜，通过微结构散射层将光提取效率提升30%，使 LCD 面板亮度从 500cd/m² 增至 650cd/m²，同时抑制蓝光溢出（450nm 波段强度降低 20%）。

喷墨打印与光刻工艺：

京东方的量子点喷墨打印技术，将像素间距控制在5μm，在 8K 面板中实现每英寸 600 像素（PPI）的量子点阵列，较蒸镀工艺材料利用率从 30% 提升至90%，降低量产成本 40%。

多元化应用场景：从消费电子到专业显示

1. 消费级显示设备

量子点电视与显示器：

索尼 XR-75X95EK 量子点电视，采用 XR 认知芯片驱动量子点背光，动态对比度达1000000:1，在 HDR 电影播放中，暗部细节保留率提升 40%，较传统 LCD 减少 80% 的光晕现象。

移动设备显示：

三星 Galaxy S24 Ultra 的 AMOLED 屏幕集成量子点增强膜，阳光下峰值亮度达2600 尼特，较上代提升 62.5%，同时蓝光辐射降低 15%，通过 SGS 护眼认证。

2. 专业与新兴显示领域

医疗影像显示：

巴可（Barco）的放射科显示器采用量子点校准技术，DICOM 灰度标准显示误差 < 2%，可清晰区分 CT 影像中 0.5mm 直径的肺部结节，诊断准确率提升12%。

AR/VR 近眼显示：

微软 HoloLens 2 的波导显示系统，集成量子点发光层，单色光纯度提升至99.5%，使虚拟物体边缘锐度提升 30%，视场角扩展至 52°，增强混合现实沉浸感。

3. 照明与光电子领域

植物生长灯：

飞利浦 GreenPower 量子点生长灯，通过 660nm（红光）与 450nm（蓝光）量子点精准配比，光合作用效率较传统 LED 提升20%，生菜生长周期缩短 15%，能耗降低 25%。

生物荧光标记：

赛默飞世尔的量子点标记试剂盒，发光稳定性达24 小时（传统荧光染料仅 2 小时），在流式细胞仪检测中，单颗粒识别准确率提升至 99.8%，助力癌症早期诊断。

现存挑战与应对策略

1. 无镉量子点性能与成本平衡

挑战：InP 基量子点的量产成本为镉系的 3 倍，且量子产率在蓝光波段（<450nm）仍低于 80%，限制全光谱应用。

解决方案：

采用 ZnSe 核壳结构替代 InP，蓝光量子产率提升至85%，成本降低 50%（如 TCL 的 QLED 85X11D 电视）；

大规模液相合成工艺优化，京东方通过连续流反应器将量子点量产良率从 60% 提升至88%。

2. 水氧稳定性与寿命问题

挑战：量子点在水氧环境中易氧化，导致发光强度每月衰减5-10%，影响器件长期可靠性。

解决方案：

原子层沉积（ALD）封装技术，形成 5nm Al₂O₃保护层，水氧渗透率降低至10⁻⁶ g/m²/day，寿命延长至 10 万小时；

聚合物微胶囊包裹，3M 的 QDEF 膜通过双重阻隔层设计，使量子点在 85℃/85% RH 下 1000 小时衰减 < 5%。

3. 量产工艺与设备限制

挑战：量子点喷墨打印的像素均匀性误差达 ±5%，且高精度涂布设备依赖进口，国产化率不足 30%。

解决方案：

开发 AI 视觉校准系统，将打印均匀性误差控制在±1.5%（如康佳的 Micro QLED 生产线）；

中电科 45 所研发的量子点涂布机，速度达 30m/min，精度 ±2μm，替代进口设备降低成本 40%。

量子点显示材料凭借其卓越的色彩表现与能效优势，正从高端电视向 AR/VR、医疗显示等领域快速渗透。随着无镉化突破、封装技术升级与工艺成本下降，量子点有望成为继 OLED 之后的下一代主流显示技术，推动显示设备向更真实、更节能、更环保的方向演进，重新定义人类与数字世界的视觉交互体验。
